日韩成人福利,a视频在线,天美传媒免费在线观看

預(yù)應(yīng)力鋼絞線松弛試驗機準確性的影響條件

來源：天氏庫力發(fā)布日期 2019-01-03 瀏覽：

預(yù)應(yīng)力鋼絞線松弛試驗機用于預(yù)應(yīng)力鋼絞線的力學(xué)性能試驗，本鋼絞線萬能試驗機配有聯(lián)想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。是工礦企業(yè)、科研單位、大專院校、工程質(zhì)量監(jiān)督站等部門的理想檢測設(shè)備。

預(yù)應(yīng)力鋼絞線松弛試驗機

預(yù)應(yīng)力鋼絞線的松弛率是其重要的材料力學(xué)性能，實驗室做鋼絞線松弛試驗，由于試驗時間長，實驗環(huán)境復(fù)雜，其結(jié)果具有很大的離散型。同批次鋼絞線，不同實驗室做出的結(jié)果往往相差很大。根據(jù)長期鋼絞線松弛試驗與結(jié)果分析，影響鋼絞線松弛率的因素有初始加載力，試驗環(huán)境溫度，推到方式，鋼絞線滑移及夾錨的內(nèi)縮，變形控制，機架變成。嚴格控制試驗條件，能有效減小各種因素的影響，提高試驗結(jié)果的準確性。今天濟南銳瑪鋼絞線試驗機廠家就為客戶介紹初始加載力和實驗環(huán)境溫度。

1、初始加載力。

目前，日本標準規(guī)定初始加載力為鋼絞線0.2%規(guī)定非比例延伸力的80%，美國、中國機國際標準化一般都采用公稱的70%作為初始加載力。然后，通過實際試驗時間（100或200小時）所測松弛率推到1000個小時的松弛率。嚴格來說松弛試驗的時間應(yīng)該是1000個小時，進而分析應(yīng)力與松弛率的關(guān)系，但這樣做會花費很大的人力、物力、彩禮。所以，花近1000小時做一根鋼絞線的松弛率很不顯示，再者預(yù)應(yīng)力鋼絞線的松弛主要集中在100小時內(nèi)所以可以通過100小時內(nèi)的松弛率大致推導(dǎo)1000小時的松弛率。

2、試驗環(huán)境溫度。

預(yù)應(yīng)力鋼絞線松弛試驗標準要求環(huán)境溫度為20℃±2℃。環(huán)境溫度的波動對試樣變形有明顯影響，進而影響試驗力值的變化。若環(huán)境溫度升高試樣就會膨脹，應(yīng)變增加，由于實驗要求恒應(yīng)變，必然導(dǎo)致系統(tǒng)以減少試樣張力的方式來抵消膨脹應(yīng)變維持應(yīng)變不變，從而導(dǎo)致該時刻試驗力值Ft減小，松弛R變大，反之亦然。標準要求最低溫度與最高溫度相差4℃，考慮到試驗過程中試樣的變形基本可以視為彈性變形，不考慮材料彈性模量E的變化，則有如下公式：

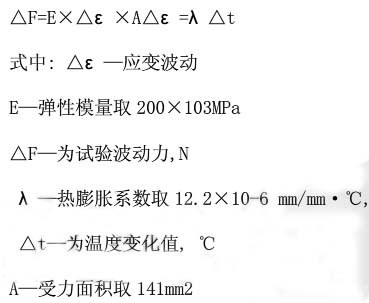

預(yù)應(yīng)力鋼絞線松弛試驗機準確性的影響條件

根據(jù)公式可知環(huán)境溫度沒升高1℃，所增加的松弛率Fre=(200×103)×（12.2×10-6）×1×141=344.04N，因此增加的松弛率為R=×100=×100=0.189.如果試驗環(huán)境溫度從18℃升至22℃，理論上松弛率將增大4R=0.756，繁殖依然。所以說溫度對松弛率影響是非常明顯的盡管GB/T10120-2005規(guī)定松獅實驗環(huán)境溫度為20℃±2℃，但在試驗試驗中，溫度波動最好補要超過0.5℃，也就是說換混過溫度最好控制在20℃±0.5℃，否則試驗數(shù)據(jù)李賽性會變大，影響試驗的標準性及試驗重復(fù)性。
